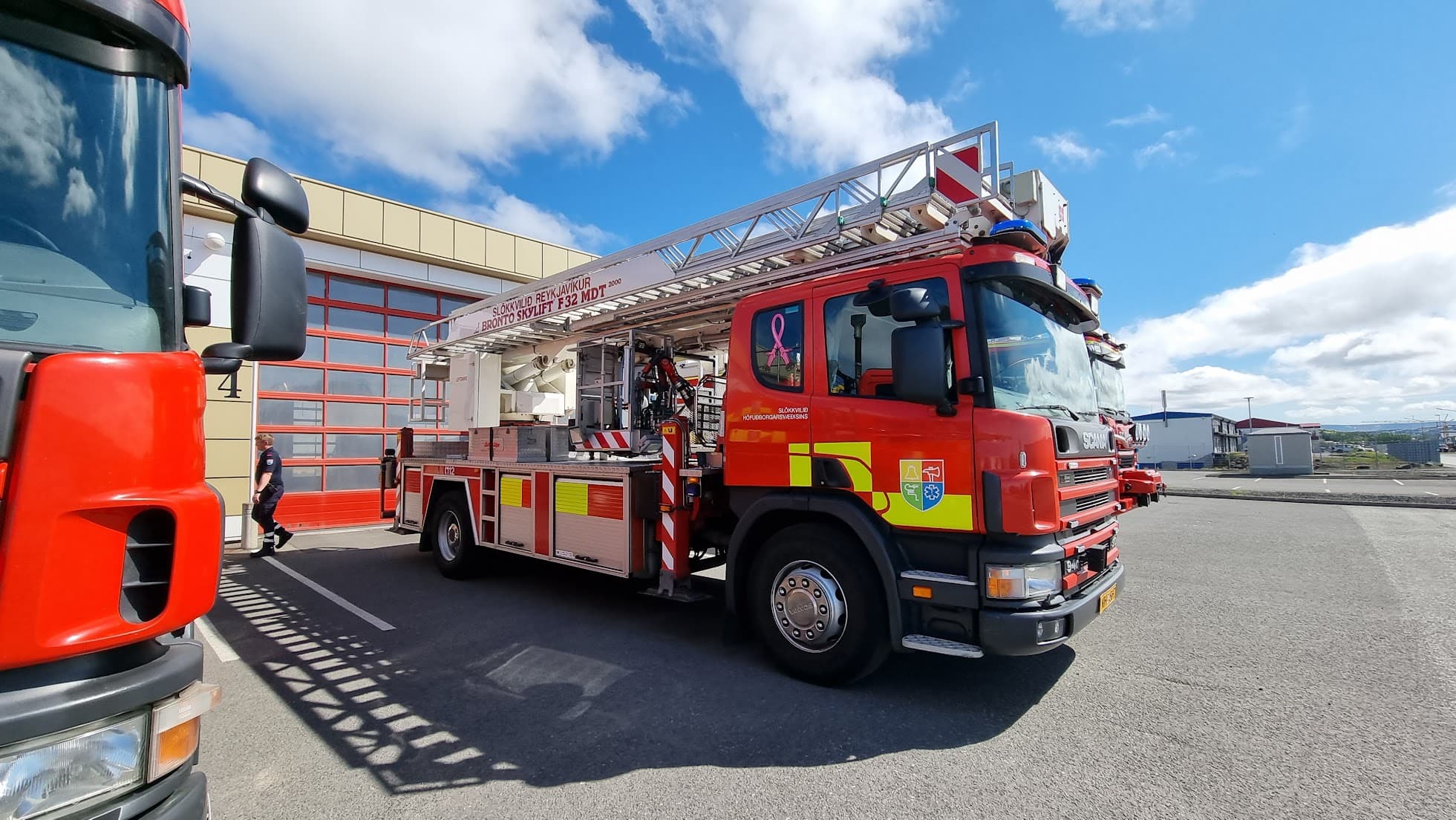

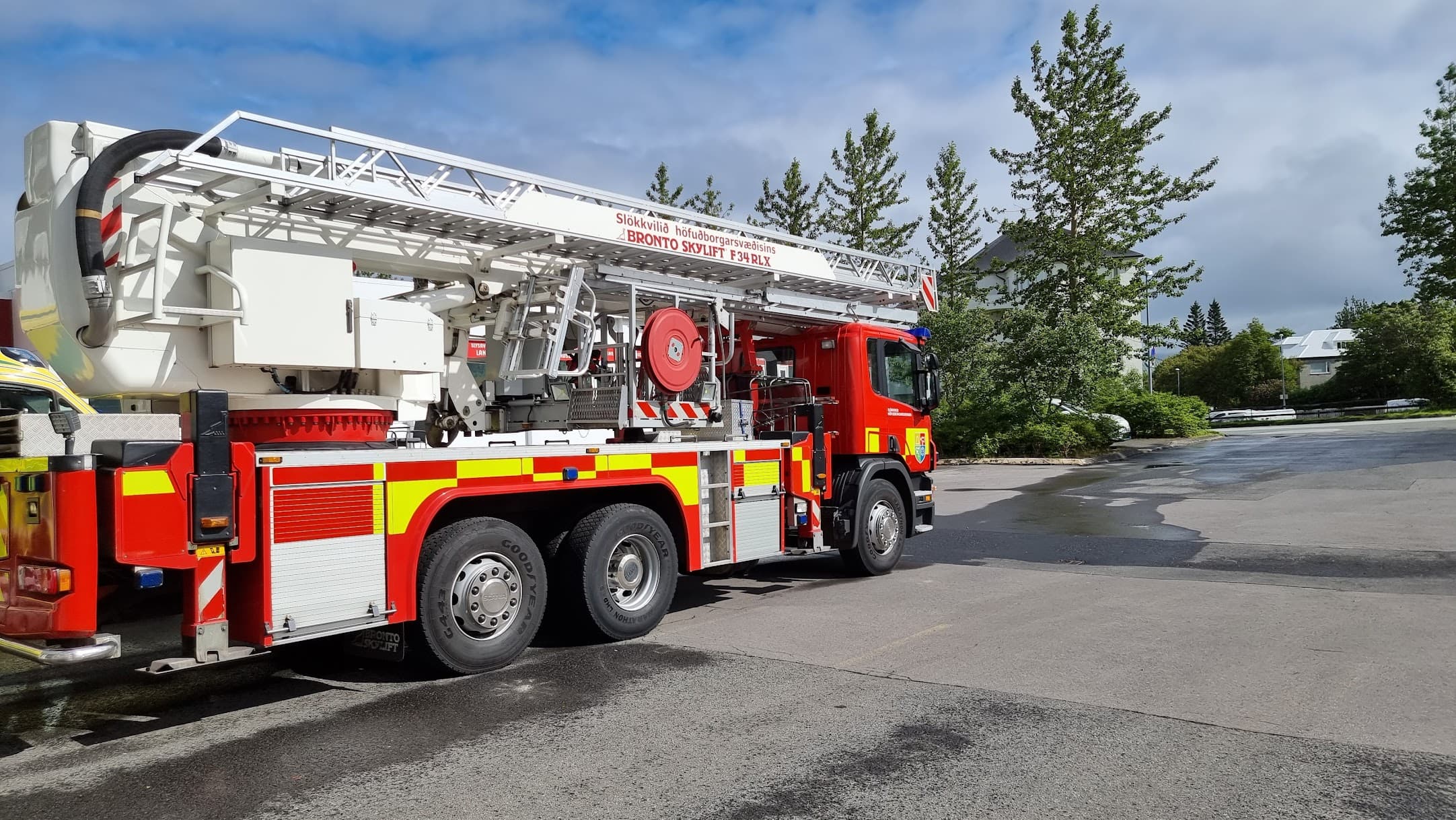

Scania Bronto Skylift F44 RLXer og F32 TLK
<ul>
<li>Akstursbreidd &#8211; 3.5 m</li>
<li>Aksturshæð &#8211; 4.2 m</li>
<li>Heildarþyngd &#8211; 30 t</li>
<li>Öxulþyngd &#8211; 13 t</li>
<li>Punktaálag stoðarma -18 t</li>
<li>Beygjuradíus -10 m</li>
<li>Björgunarsvæði &#8211; a.m.k. 8&#215;10 m (bxl)</li>
<li>Miða þarf við lyftikúrfu minni körfubíls og 500 kg</li>
<li>Miða þarf við lyftikúrfu við snúningsás körfu</li>
<li>Ekki má staðsetja ræsi nær áætluðum staðsetningun stoðarma en 2 m</li>
</ul>
&nbsp;
Merkingar
<ul>
<li>Merkja þarf hámarks öxulþyngd ökutækja</li>
<li>Merkja þarf hámarks þyngd á plötu</li>
<li>Merkja þarf hámarks punktálag á plötu</li>
</ul>
&nbsp;

Hönnunarforsendur vegna aðkomu körfubíla

acf/image-text

Lyftikúrfa fyrir Skylift F32 TLK

acf/file-panel-links

<ul>

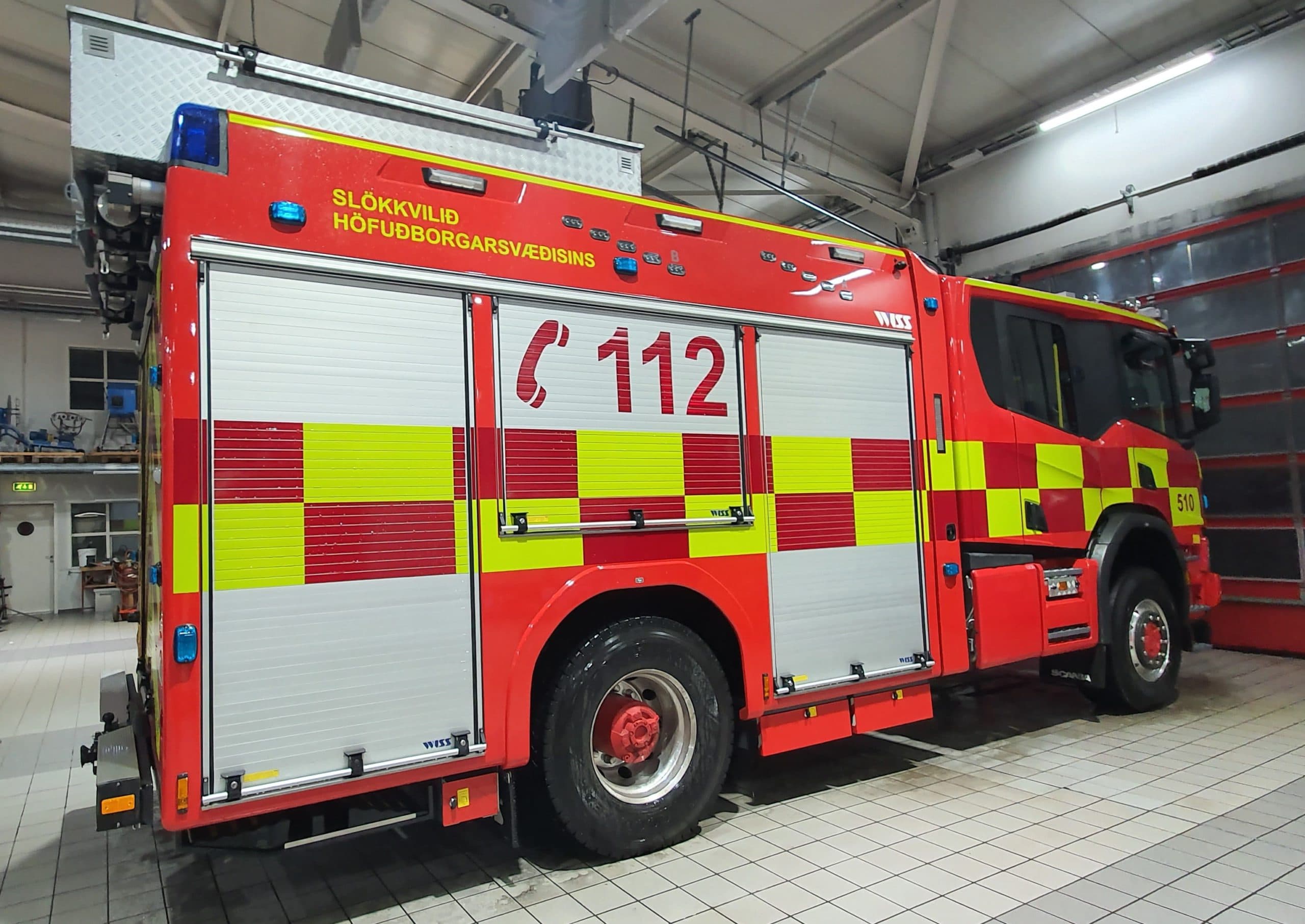

<li>Dælubílarnir eru flestir um 18 t</li>
<li>Mesta breidd 2.5 m</li>
<li>Mesta hæð 3.65 m</li>
<li>Beygjuradíus 15 m</li>
<li>Lengd 7 m</li>
</ul>

Dælubílar

<ul>

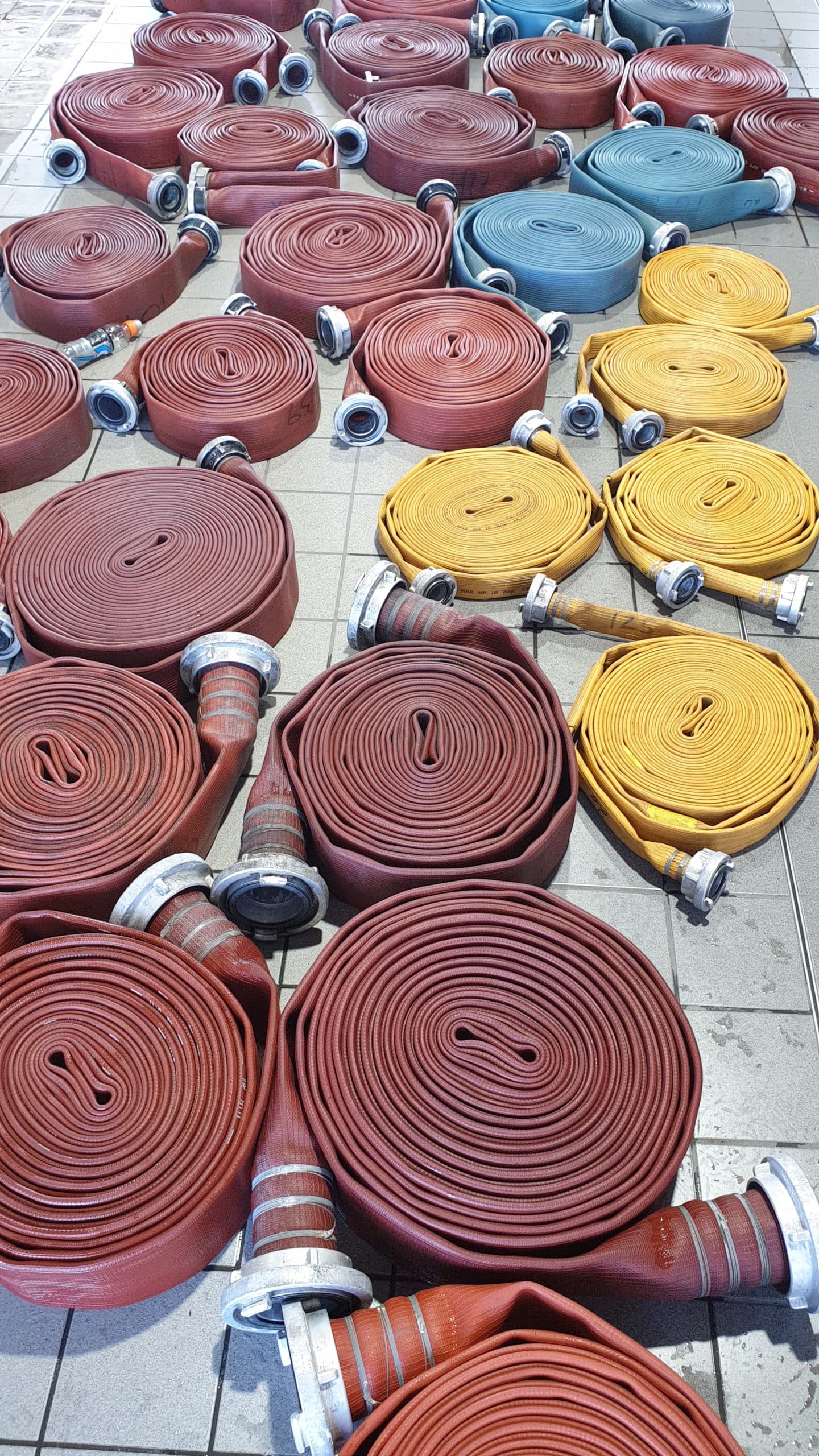

<li>SHS notar Storz tengi á sínar slöngur.</li>
<li>Helstu stærðir eru: 4”, 3” og 2”</li>
<li>Við inndælingarstúta fyrir vatnsúðakerfi er í flestum tilfellum notað 3”</li>
<li>Við inndælingarstúta fyrir stigleiðslur er einnig rétt að nota 3”</li>
<li>Við úrtök úr stigleiðslum ætti að nota 3”</li>
</ul>
